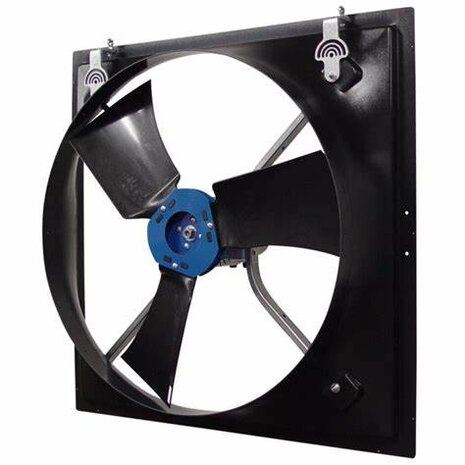

De Abbi-Apex 36-TG-3 is speciaal ontwikkeld voor lage stallen en situaties waar een compacte, krachtige en energiezuinige ventilator gewenst is. Deze kleinere variant binnen de Abbi XXP-familie combineert een laag stroomverbruik met een effectieve luchtstroom voor melkvee, jongvee, droogvee, wachtruimtes en andere stalruimtes.
Door de direct drive EC-gelijkstroommotor wordt de propeller rechtstreeks aangedreven. Daardoor is er geen slip en zijn er geen slijtgevoelige onderdelen zoals riemen of poelies. In combinatie met de aerodynamische instroomrand en gewelfde propellerbladen levert de Abbi-Apex een constante luchtstroom met een gunstig energieverbruik.
Vraag eenvoudig een offerte aan voor de Abbi-Apex 36-TG-3. Wij adviseren u graag over het juiste aantal ventilatoren en de beste plaatsing in uw stal.
Belangrijkste voordelen
- Speciaal ontworpen voor lage stallen
- Zeer energiezuinig: maximaal 391W
- Direct-drive EC-motor met permanentmagneet
- 0-10V stuursignaal voor nauwkeurige regeling
- Geen riemen, poelies of slipgevoelige aandrijving
- Compact formaat: 112 x 39,5 x 112 cm
- Propellerdiameter van 90 cm
- Perfect regelbaar met de Abbi DCC-Touch klimaatregelaar
- Geschikt voor lengteventilatie en dwarsventilatie
- Zuinigheidslabel AA+
Toepassing in de stal
De Abbi-Apex 36-TG-3 is geschikt voor onder andere:
- Lage melkveestallen
- Jongveestallen
- Droogvee-afdelingen
- Wachtruimtes
- Melkstal- en robotruimtes
- Stallen waar dwarsventilatie of lengteventilatie gewenst is
Bij dwarsventilatie wordt verse lucht via de zijwanden de stal ingebracht en wordt warme, gebruikte stallucht via de nok afgevoerd. Dit helpt de luchtkwaliteit in de stal te verbeteren en zorgt voor verkoeling bij de dieren. Bij lengteventilatie worden ventilatoren in de lengterichting van de stal geplaatst om luchtcirculatie te creëren.
Technische specificaties
| Specificatie |
Waarde |
| Type |
Abbi-Apex 36-TG-3 |
| Motor |
EC-gelijkstroommotor met permanentmagneet |
| Spanning |
400V / 3-fase |
| Frequentie |
50/60Hz |
| Energieverbruik |
Max. 391W |
| Stroom |
Max. 0,8A |
| Aansturing |
0-10V stuursignaal |
| Toerental propeller |
Max. 580 rpm |
| Uitwendige afmetingen |
112 x 39,5 x 112 cm |
| Inbouwmaten |
103 x 39,5 x 103 cm |
| Propellerdiameter |
90 cm |
| Gewicht |
26 kg |
| Zuinigheidslabel |
AA+ |
Worplengte en worpbreedte
| Afstand |
Luchtsnelheid |
Worpbreedte |
| 3 meter |
4,8 m/sec |
1,5 meter |
| 6 meter |
3,2 m/sec |
3 meter |
| 12 meter |
1,9 m/sec |
7 meter |
| 15 meter |
1,2 m/sec |
7 meter |
Energieverbruik per ventilatiecapaciteit
| Ventilatiecapaciteit |
Stuursignaal |
Toerental |
Verbruik |
Stroom |
| 100% |
9,8 Vdc |
580 rpm |
391W |
0,8A |
| 75% |
7,5 Vdc |
475 rpm |
224W |
0,5A |
| 50% |
5,3 Vdc |
360 rpm |
109W |
0,3A |
| 25% |
3 Vdc |
238 rpm |
38W |
0,2A |
| 10% |
1,6 Vdc |
163 rpm |
19W |
0,2A |
Advies voor plaatsing
Voor een goede luchtstroom adviseren wij om de ventilator onder een hoek van circa 19 graden naar beneden te richten. Houd bij montage rekening met voldoende vrije hoogte, stalbreedte, zijwandhoogte, nokventilatie en de gewenste ventilatierichting.
Richtlijnen:
- Onderlinge afstand bij lengteventilatie: circa 10 tot 12 meter
- Onderlinge afstand bij dwarsventilatie: circa 5 meter
- Advies vrije hoogte tussen onderzijde ventilator en vloer: minimaal 270 cm
- Minimale zijwandhoogte voor installatie zonder beschermrooster bij dwarsventilatie: 390 cm
Omdat elke stal anders is, adviseren wij altijd om de juiste plaatsing en het benodigde aantal ventilatoren te laten bepalen op basis van de stalsituatie.
Regelbaar met Abbi DCC-Touch
De Abbi-Apex 36-TG-3 is uitstekend te combineren met de Abbi DCC-Touch klimaatregelaar. Hiermee kunnen ventilatoren automatisch worden aangestuurd op basis van temperatuur en, indien gewenst, THI-index. Ook toepassingen met verneveling of soaking kunnen onderdeel zijn van een compleet stalklimaatconcept.
